大型ワークCT / 計測CT

非破壊評価・三次元計測・3Dデータ化

国内最大級サイズのサンプル撮影が可能
業界随一のスキルを持つ非破壊評価エンジニアによる、受託サービスを提供します

提供サービス一覧

国内最大級のサンプル撮影が可能な大型X線CT装置,極めて高画質なデータを取得出来る計測用X線CT装置を使った『X線CTスキャン受託サービス』を提供します。

CTスキャン

X線CT装置を使って,撮影サンプルを三次元デジタルデータ(3Dデータ)に変換します。大型サンプルの高精細撮影や中小型サンプルの計測グレード撮影に対応しています。

非破壊評価

サンプル内部に存在する,空隙(ボイド)や介在物,組織・構造の乱れなどを非破壊で評価します。超音波やX線透過では評価が難しいサンプルにも対応出来ます。

3Dデータ化

可視光を使ったスキャナが苦手な生物体表の微細構造,軟質・透明材の形状を3Dデータとして取得出来ます。また,3Dプリンターで出力可能な形式(STL等)に変換します。

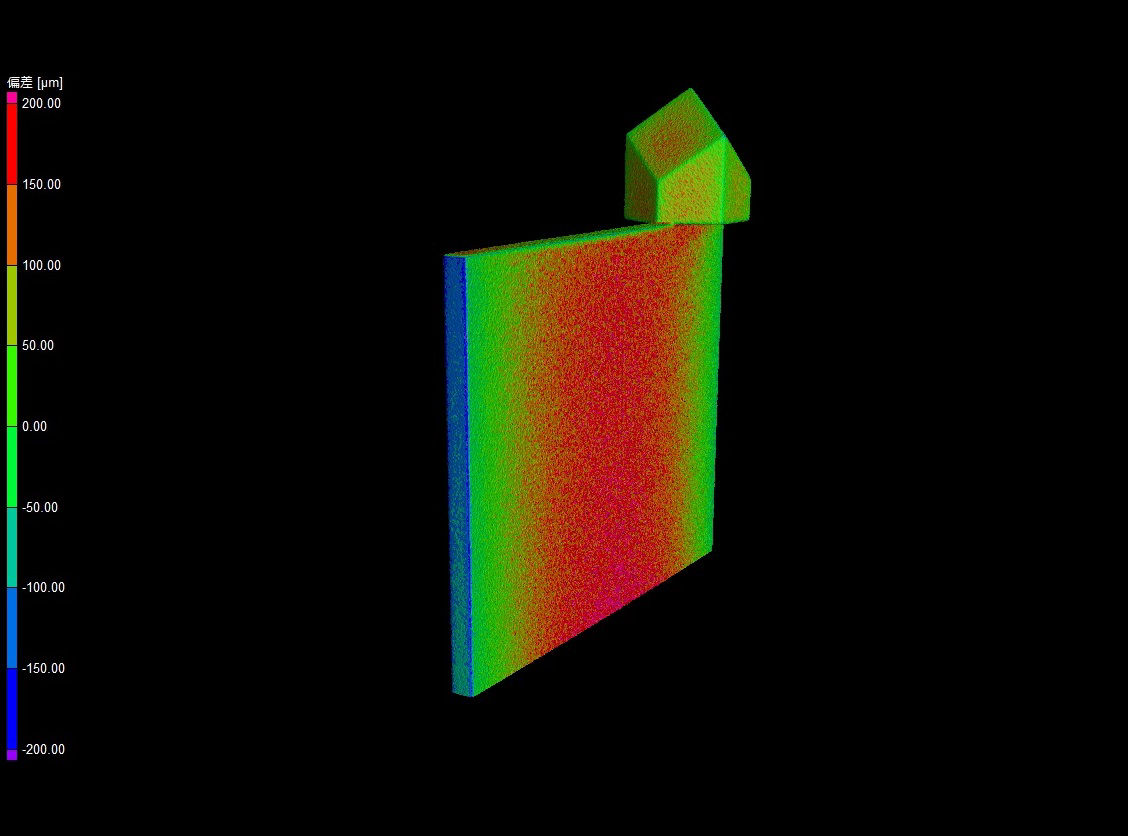

三次元計測

CMMで用いられるタッチプローブやレーザスキャナ,ステレオカメラなどではアクセスすることが難しい,サンプル内部や複雑形状を3次元的に計測することが出来ます。

Mobirise

提供可能なデータ形式

  • ボリュームデータ(3D) - VGStudioMAX,Avizo/Amira対応形式,RAW(VOL),TIFFスタック,DICOM等
  • 断面画像(2D) - JPEG,PNG,TIFF,2D RAW等
  • 動画 - 確認用断面スクロール動画,プレゼンテーション用動画
  • メッシュデータ - STL,OBJ,IGES,STEP,FEM用ボリュームメッシュ
  • 評価レポート - 内部状態の評価,寸法比較・評価に対応

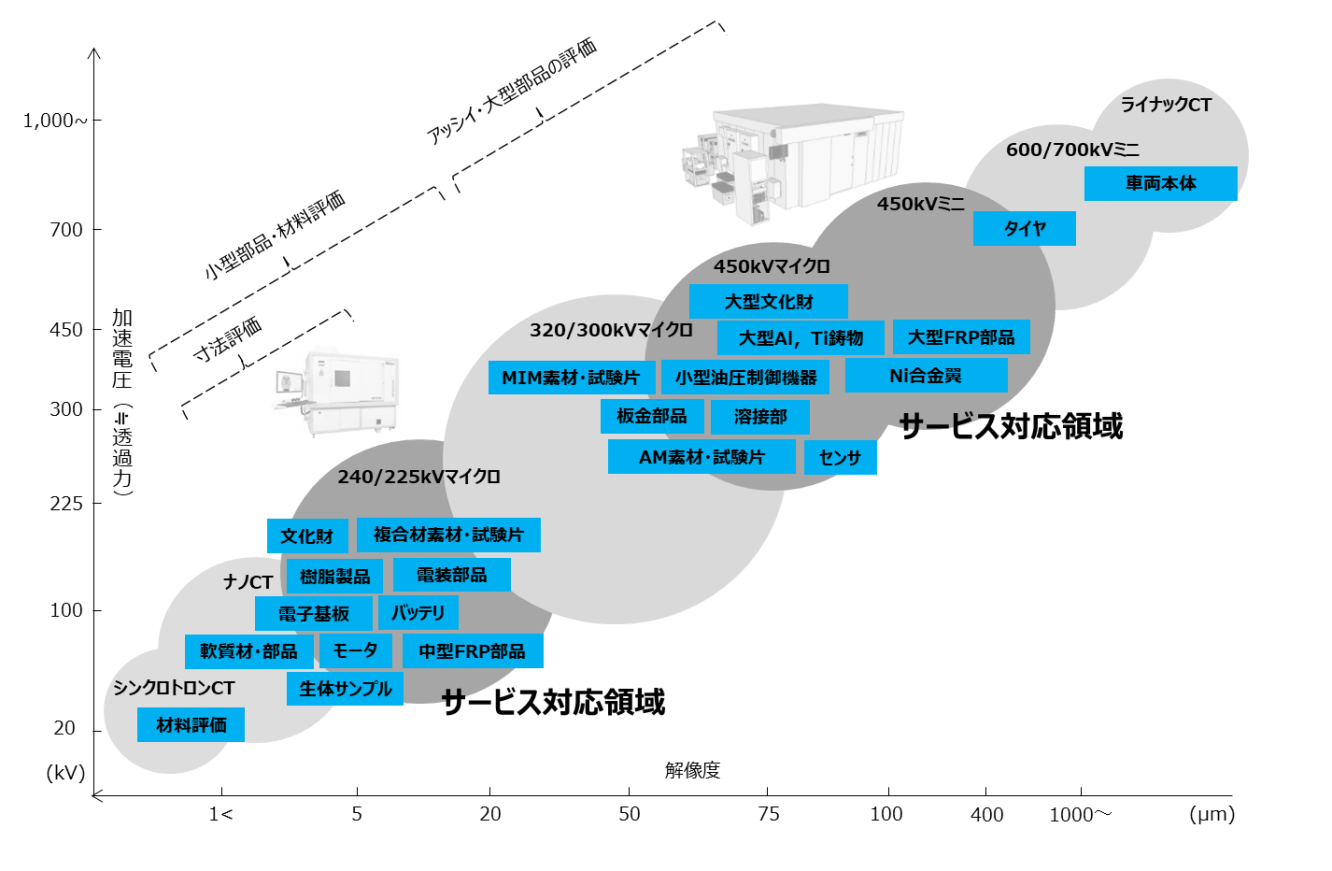

サービス対応領域

工業用X線CTは,X線管球の出力,解像度(ボクセルサイズ),撮影可能なサンプルサイズ等によって大まかに分類出来ます。本受託サービスでは,高出力・高精細450kVマイクロフォーカス,高出力450kVミニフォーカスX線源による国内最大級サイズのサンプル撮影,計測用225kVマイクロフォーカスX線源による中小型サンプルの高精細撮影を提供します。

225 / 240kVマイクロフォーカスCT

軽元素で構成される中・小型樹脂部品の内部状態の評価,寸法評価などに多く利用されています。また,小型のモータ,バッテリ,電装部品,電子基板などの非破壊評価にも使用されています。文化財,生体サンプル,軟質材などのデジタル化にも適しています。

450kVマイクロフォーカスCT

Additive Manufactureing(AM),MIM部品の内部状態の評価,Al,Ti鋳物のボイド,シュリンケージ,溶接欠陥などの評価に利用されています。また,Ni合金翼や小型油圧機器,センサ類,大型FRP部品,大型文化財などの内部状態の評価にも適しています。

450kVミニ(ミリ)フォーカスCT

大型FRP部品,大型Al・Ti鋳物,車用ダンパー・シャフト,タイヤ,ギアケースなど,中・大型サンプルの内部評価に適しています。解像度が低いですが,透過力が高く/光量が多く,撮影時間は450kVマイクロフォーカスCTと比べて非常に短くなります。

Mobirise

サービスの特長

1

国内最大級サイズのサンプル撮影が可能

最大φ1,000mm x 1,370mmサイズ,100kgのサンプルを,450kVミニ/マイクロ,240kVマイクロフォーカスの3線源で撮影可能。大型Al・Ti鋳物や大型FRP部品などの非破壊評価を,国内で迅速に実施することが出来ます。

2

計測用CTによる高精細データ取得

独エンジニアリング規格VDI/VDE2630に準拠した計測用マイクロフォーカスX線CTを利用可能。中・小型樹脂部品や小型金属部品の寸法評価だけではなく,高コントラスト分解能と幾何学ボケの少なさが要求される複合材内部評価に最適です。

3

専門エンジニアによるオペレーション

非破壊エンジニアによる,X線CT撮影・ボリューム解析のオペレーション,レポート作成。また,サービスエンジニアによる丁寧な技術相談・案件依頼までのサポートを行います。

主要設備

Dimentional CT

独エンジニアリング規格VDI/VDE2630に準拠した計測用マイクロフォーカスX線CT

1.33

最小ボクセルサイズ1.33μm

撮影倍率1.6x-150x/ボクセルサイズ1.33-125μmまで対応,材料試験片など小さなサンプルから中型サイズに最適

3

最小焦点径3μm

最小のフォーカルスポット径は3μm,幾何学ボケが極めて少ない高品質なボリュームデータを取得可能

2630

独VDI/VDE2630準拠

独エンジニアリング規格VDI/VDE2630に準拠したDimentional/計測用225kVマイクロフォーカスX線CT

450

撮影可能なサンプル高さ

撮影可能範囲は、最大φ250mm x 高さ450mm/装置への搭載サイズは,最大φ250mm x 高さ450mmまで可能

TXS450
Triple Source

450kVミニ/マイクロ,240kVマイクロフォーカス3線源をマルチ搭載,国内最大級サイズのサンプルが高精細に撮影可能

1370

撮影可能なサンプル高さ範囲

撮影可能範囲は、最大φ1,000mm x 高さ1,370mm / また装置への搭載サイズは,最大φ1,000mm x 高さ1,500mmまで可能


100

ターンテーブル搭載可能重量

撮影サンプルを設置するためのターンテーブルは耐荷重100kg、高重量・大型サンプルでも撮影可能

450

高精細・高出力450kVマイクロ線源

焦点サイズが小さく,かつ高出力な450kVマイクロフォーカス線源を搭載 / 450kVミニフォーカス,240kVマイクロフォーカス線源も搭載

16

高感度シンチレータ16インチFPD

高出力線源に最適化された16インチ(400mm x 400mmサイズ)FPDを搭載し,高画質なデータを短時間で取得可能 / ラインセンサLDAも搭載

活用事例

Mobirise

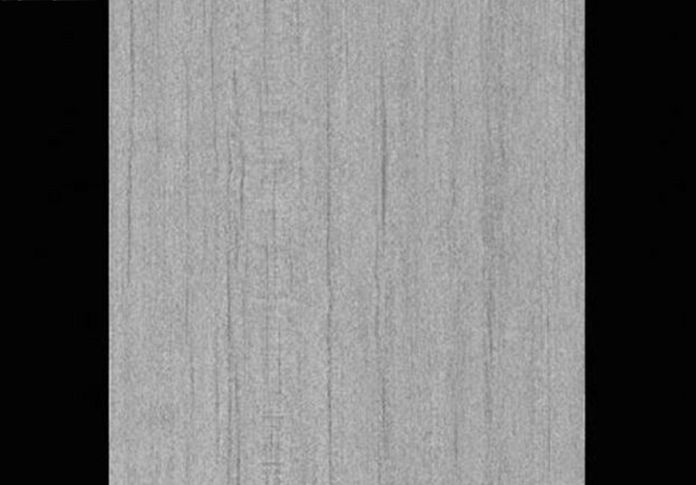

FRP素材

FRPを構成する繊維やシートなどの内部状態を各種試験前後で評価

Mobirise

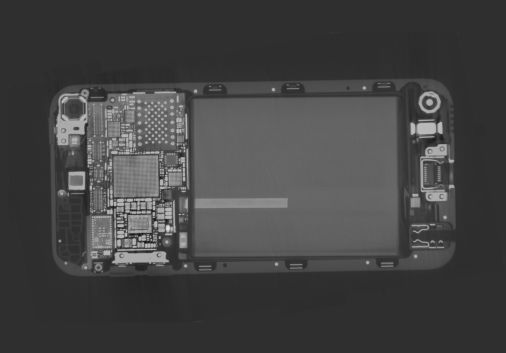

電子機器

電子機器内部のワイヤーやはんだの状態を非破壊かつ三次元で可視化

Mobirise

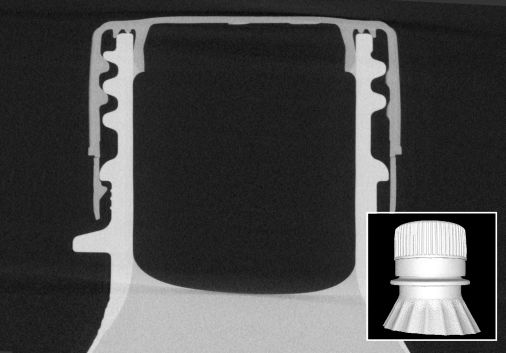

飲料容器

飲料容器の蓋と飲み口の嵌め合いを時系列に沿って非破壊で確認

Mobirise

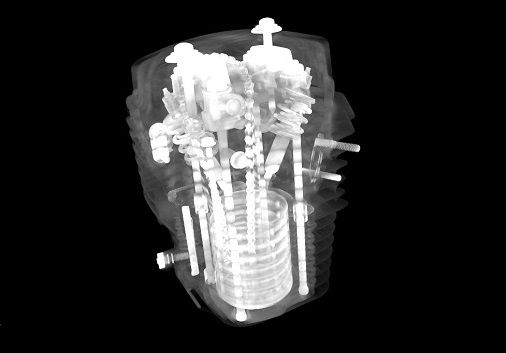

小型エンジン

アルミ鋳物シュリンケージ,鋳巣などの評価,ASSY状態の確認
