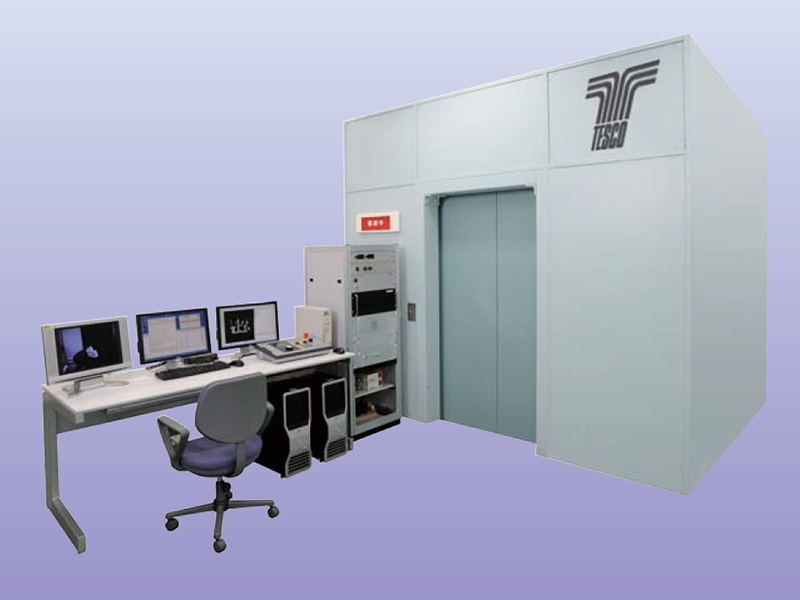

TXS450 Mini/Micro/Dual

高出力「450kV」ミニフォーカス/マイクロフォーカスX線CTシステム

...

TXS450 Mini/Micro/Dualの特徴

TXS450 Dualは、アルミ製品でもクリアな画質が得られるマイクロフォーカス。
また鋼材や鉄材まで対応する金属製品の透過力を向上したミニフォーカスの両方を搭載したカスタムシステムも構築可能。それぞれシングル線源でも充実のパワー。
幅広い金属製品で利用可能。

高出力X線源450kVを搭載
・高精細固体検出器型ラインセンサー
・大型フラットパネル
を組み合わせ、クリアな画像にて内部観察が可能。
自動車のエンジンブロック(ミニフォーカス)、金属筐体内のユニット部品(マイクロフォーカス)の内部観察が可能。 マニピュレータサイズをユーザー仕様に応じてデザインし提供可能。


ステージ例:φ600mm ストローク700mm 耐荷量50kg

高出力X線源450kVを搭載

・高精細固体検出器型ラインセンサー
・大型フラットパネル
を組み合わせたクリアな画像

マイクロフォーカス、ミニフォーカス両方を搭載したカスタムシステムも構築可能

マニピュレータサイズをユーザー仕様に応じて設計

アルミ鋳造部品、樹脂部品、複合材部品、微細に観察したい製品

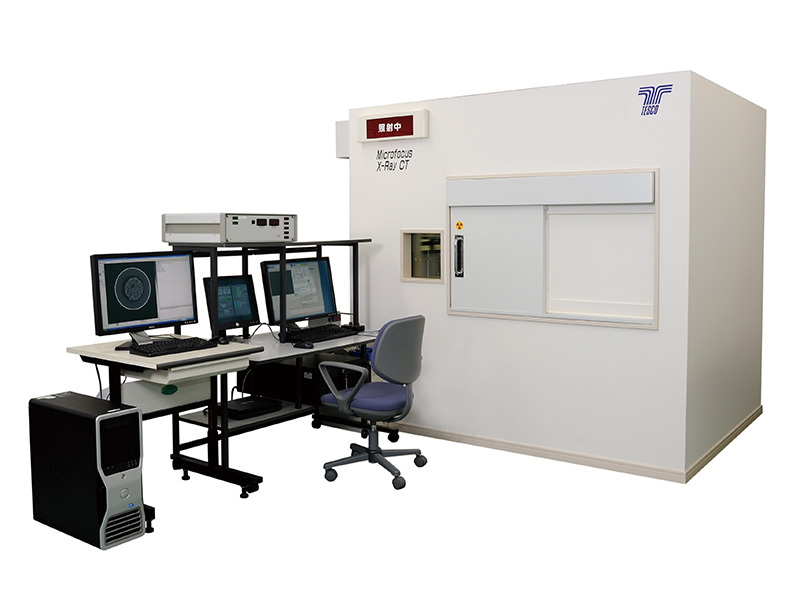

TXS 225/240/300Micro

高出力「225/240/300kV」マイクロフォーカスX線CTシステム

...

TXS 225/240/300Microの特徴

幅広い製品でクリアな画質が得られる高出力マイクロフォーカスを汎用に使いやすくしたシステム。
アルミ製品、樹脂製品の内部スキャンに威力を発揮。

高出力 X線源225kV/240kV/300kVを搭載。
・多種類のフラットパネル
を組み合わせ、クリアな画質にて内部観察、内部計測が可能。
標準マニピュレーターサイズをユーザー仕様に応じてデザインし提供可能。


ステージ例:φ300mm ストローク250mm 耐荷量10kg

高出力マイクロフォーカスを使用し
サンプルワークに応じたシステム構築

高出力 開放管X線源225kV/240kV/320kVを搭載

多種類のフラットパネル
を組み合わせたクリアな画質

標準マニピュレーターサイズを
ユーザー仕様に応じて設計

製品に関するお問合せ X線CTシステムのプロがお答えします
オンデマンドCTスキャン 1点から非対面でX線CTスキャンをご依頼可能

スキャン画像 SAMPLE

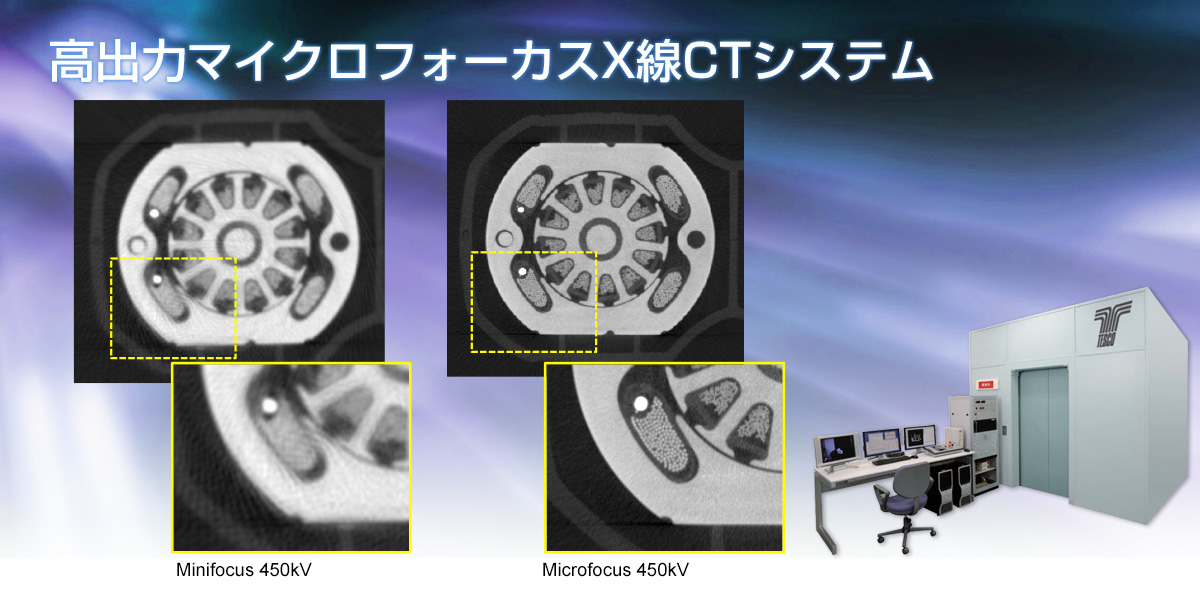

高出力マイクロフォーカスX線CT
...

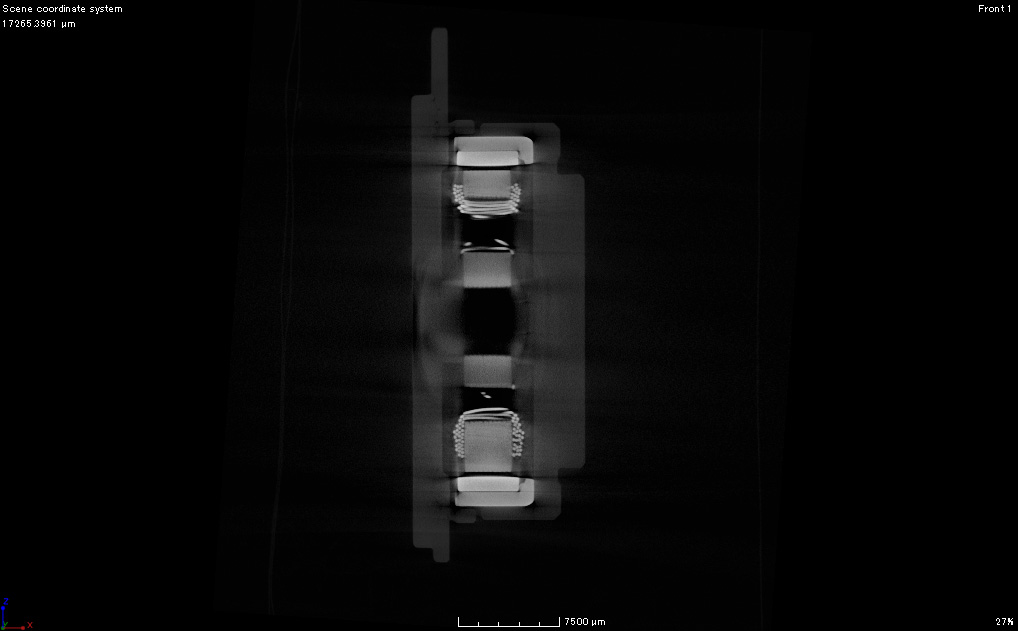

モーター1

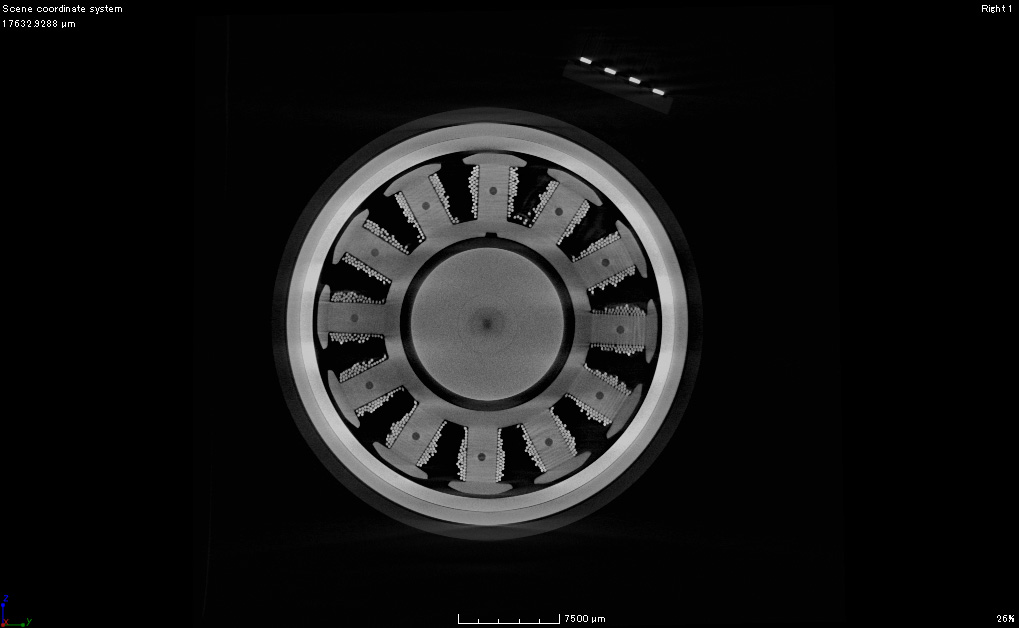

モーター2

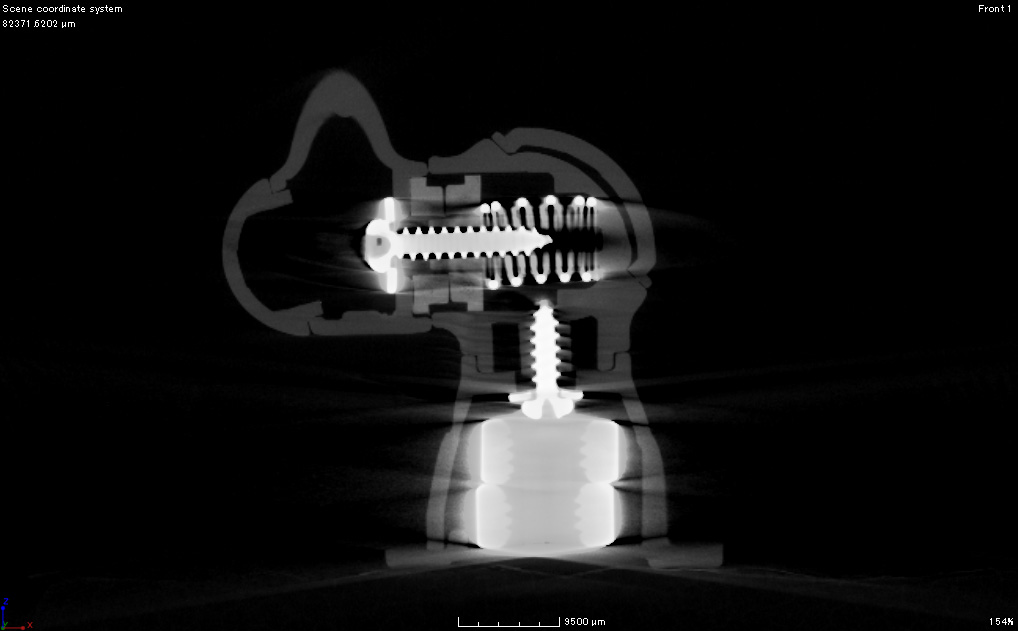

ロボット模型1

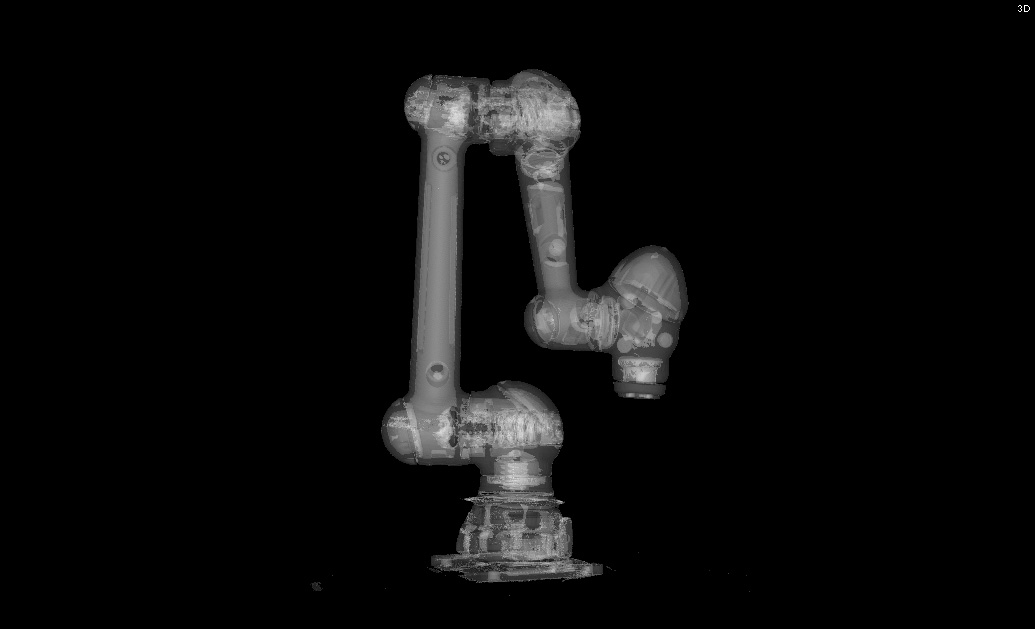

ロボット模型2

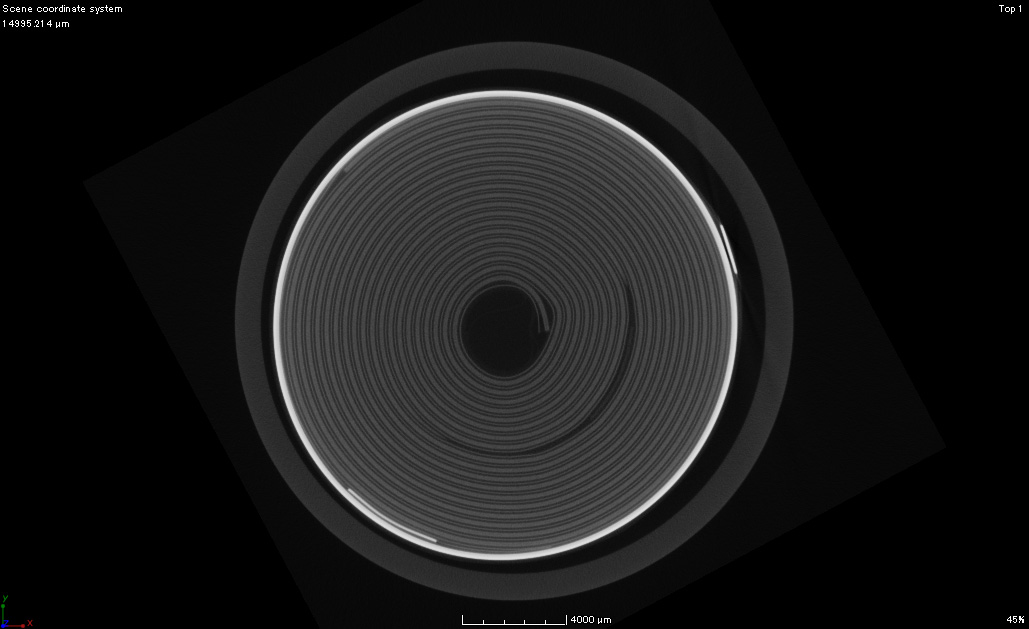

リチウムイオンバッテリー

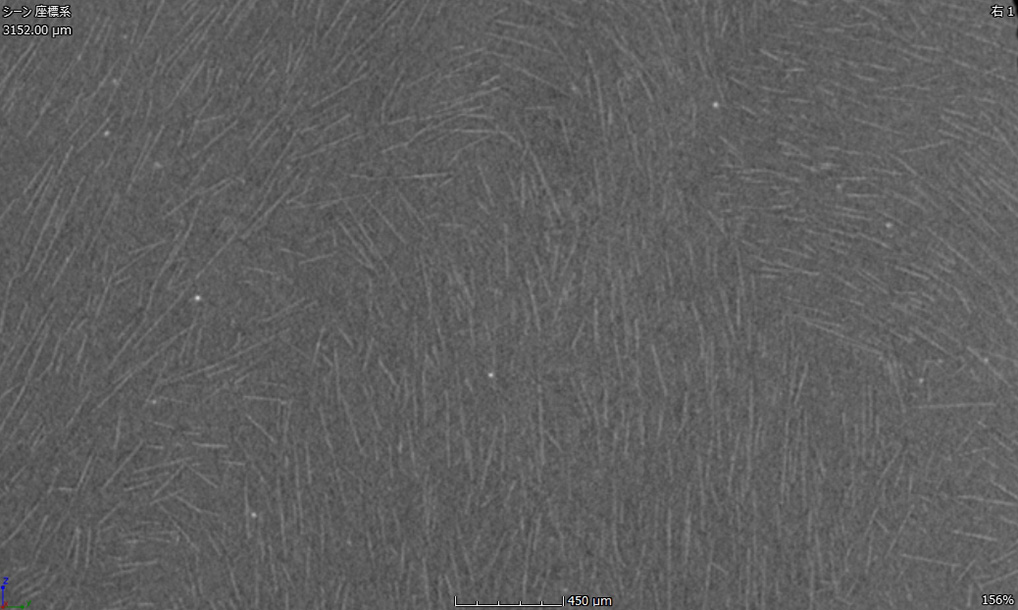

シリコンCF分散体

SPEC

高出力マイクロフォーカスX線CT
...
構 成 項  目 TXS450 Mini/MicroDual TXS300 Micro TXS240 Micro
X線装置 管電圧 /焦点寸法 Micro:450kV/450W/80μm
Mini:450kV/1500W/1000μm
300kV/300W/6μm 240kV/240W/4μm
マニプレータ ストローク/耐荷重 φ600mm X 700mm / 50kg φ300mm X 250mm / 10kg
画像システム フラットパネル 8〜16インチ 高密度タイプ
CT装置 スキャンタイプ ローテーション / オフセット 180度・360度 / コーンビーム
データ出力 TIF、STL、VGL
キャビネット シールドボックス 漏洩線量:2.5μSv/h 以下
